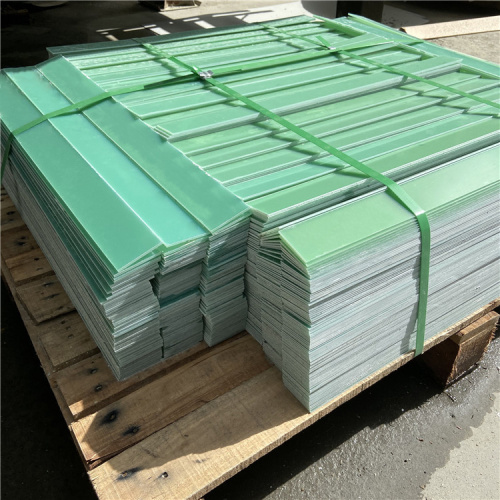

خواص ورق اپوکسی FR4 و کاربردهای صنعتی

2026,10,30

XYH ورق‌های فایبرگلاس اپوکسی FR4 را به‌عنوان پانل‌های تمام‌اندازه، قسمت‌های برش خورده به اندازه و قطعات سفارشی ماشین‌کاری CNC عرضه می‌کند. گزینه های استاندارد و سفارشی شامل ورق های سبز آبی، زرد، سیاه و سفید، با ضخامت های 0.2 تا 100 میلی متر (0.008 تا 3.937 اینچ)، مشروط به درجه و امکان تولید می باشد.

ورق اپوکسی FR4 چیست؟

FR4 با آغشته کردن پارچه شیشه ای بافته شده با رزین اپوکسی و سخت شدن لایه ها تحت حرارت و فشار ساخته می شود. لمینت سفت و سخت حاصل، تقویت ساختاری فایبرگلاس را با عایق الکتریکی و عملکرد اتصال رزین اپوکسی ترکیب می کند.

خواص ورق اپوکسی FR4 در یک نگاه

مقادیر زیر داده های مرجع معمولی برای ورق FR4 صنعتی هستند. آنها برای انتخاب مواد اولیه مفید هستند، اما دیتاشیت تایید شده و COA دسته ای باید بر مشخصات خرید نهایی حاکم باشد.

اموال	مقدار معمولی FR4	چرا اهمیت دارد
تراکم	1.85-1.95 g/cm³ (115-122 lb/ft³)	به خریداران کمک می کند تا قوام مواد را بررسی کرده و وزن قطعه تمام شده را محاسبه کنند.
استحکام خمشی، در طول	≥340 مگاپاسکال (≥49 ksi)	از براکت های صلب، صفحات ثابت و اجزای عایق باربر پشتیبانی می کند.
استحکام خمشی، عرضی	≥300 مگاپاسکال (≥43.5 ksi)	هنگامی که قطعه بارها را در جهت پارچه شیشه ای حمل می کند مهم است.
استحکام کششی	≥280 مگاپاسکال (≥40.6 ksi)	برای قطعات عایق سازه ای که در معرض نیروهای کششی یا گیره قرار دارند مفید است.
مقاومت فشاری، صاف	≥350 مگاپاسکال (≥50.8 ksi)	مربوط به اسپیسرها، بلوک های فشار و مجموعه های پیچ.
مقاومت برشی بین لایه ای	≥45 مگاپاسکال (≥6.5 ksi)	نشان دهنده مقاومت در برابر جدا شدن بین لایه های لمینت در حین ماشین کاری یا بارگذاری است.
ولتاژ شکست، به صورت مسطح در روغن 194 درجه فارنهایت (90 درجه سانتیگراد).	≥40 کیلوولت در 1 میلی متر (0.039 اینچ)	یک ارزش غربالگری کلیدی برای موانع الکتریکی و تکیه گاه های عایق.
مقاومت عایق پس از غوطه وری 24 ساعته در آب	≥5.0 × 1010 Ω	توانایی مواد را برای حفظ عملکرد عایق پس از قرار گرفتن در معرض رطوبت نشان می دهد.
جذب آب، ورق 1.6 میلی متری بعد از 24 ساعت	≤0.15٪	از پایداری ابعادی و الکتریکی در محیط های صنعتی مرطوب پشتیبانی می کند.
ثابت دی الکتریک در 1 مگاهرتز	4.3-4.8	مربوط به طراحی عایق الکتریکی و الکترونیکی.
CTI	به طور معمول 175-300 V، وابسته به فرمولاسیون	به مهندسان کمک می کند تا مقاومت در برابر ردیابی سطح را ارزیابی کنند.
Tg معمولی	130-150 درجه سانتی گراد (266-302 درجه فارنهایت)	با افزایش دما بر سفتی و رفتار ابعادی تأثیر می گذارد.
محدوده خدمات مداوم معمولی	تا حدود 130-155 درجه سانتیگراد (266-311 درجه فارنهایت)، وابسته به درجه	دمای عملیاتی طولانی مدت مورد نیاز باید با درجه دقیق مطابقت داشته باشد.
قابلیت اشتعال	UL 94 V-0 برای درجات ضد شعله قابل اجرا	اسناد باید برای درجه دقیق، ضخامت و منبع ساخت بررسی شوند.

توجه: تمام ارقام بالا مقادیر معمولی هستند و ممکن است با فرمول رزین، ضخامت، جهت تست و تهویه متفاوت باشند. پذیرش نهایی باید بر اساس مشخصات توافق شده، گزارش آزمایش قابل اجرا و COA حمل و نقل باشد.

چرا مهندسان FR4 را برای قطعات صنعتی انتخاب می کنند؟

1. عایق الکتریکی با استحکام سازه

بسیاری از مواد عایق از نظر الکتریکی عملکرد خوبی دارند اما نمی توانند بارهای مکانیکی معنی دار را تحمل کنند. FR4 متفاوت است: تقویت‌کننده شیشه‌ای بافته شده به آن سختی و استحکام لازم برای براکت‌ها، تکیه‌گاه‌ها، جداکننده‌ها و صفحات فیکسچر را می‌دهد، در حالی که سیستم اپوکسی عملکرد دی الکتریک پایداری را ارائه می‌دهد.

2. جذب رطوبت کم

با جذب آب معمولی 24 ساعته که برای یک ورق 1.6 میلی متری بیش از 0.15٪ نیست، FR4 برای بسیاری از محیط های مرطوب الکتریکی و صنعتی مناسب است. هنوز هم نیاز به ذخیره سازی صحیح و آزمایش کاربرد دارد، اما به طور کلی ابعاد و خواص عایق خود را بهتر از ورقه های فنلی مبتنی بر کاغذ حفظ می کند.

3. گزینه های ضد شعله

FR4 اغلب زمانی مشخص می شود که مونتاژ به ورقه ورقه مقاوم در برابر شعله نیاز دارد. خریداران نباید به رنگ یا نام محصول به عنوان اثبات کارایی اعتماد کنند. سفارش خرید باید سطح اشتعال پذیری مورد نیاز و مستندات مورد انتظار برای آن درجه را مشخص کند.

4. ماشینکاری CNC قابل اعتماد

ورق FR4 را می توان آسیاب، حفاری، مسیریابی، شکاف دار و به اجزای عایق دقیق تبدیل کرد. یکپارچگی خوب لمینت باعث کاهش لبه های سفید، بریدگی و لایه برداری در حین ماشینکاری می شود. از آنجایی که الیاف شیشه ابزارهای ساینده، کاربید یا پوشش داده شده با الماس هستند، استخراج موثر گرد و غبار و نگهداری پایدار توصیه می شود.

5. ثبات ابعادی

FR4 شکل خود را تحت بار مکانیکی و گرمای متوسط بهتر از بسیاری از پلاستیک های تقویت نشده حفظ می کند. این باعث می شود آن را برای وسایل بازرسی، پالت های لحیم کاری، جگ های تست و صفحات موقعیت یابی که دقت مونتاژ مکرر اهمیت دارد، مفید باشد.

کاربردهای رایج صنعتی ورق FR4

صنعت یا تجهیزات	اجزای معمولی FR4	نگرانی اصلی خرید
کلید و توزیع برق	موانع فاز، تکیه گاه های ترمینال، فاصله دهنده های شینه و پانل های نصب	عملکرد دی الکتریک، CTI، درجه شعله و طراحی خزش
موتور و ترانسفورماتور	بلوک های عایق، صفحات انتهایی، حلقه های نگهدارنده و اسپیسرهای ساختاری	کلاس حرارتی، مقاومت فشاری و مقاومت در برابر رطوبت
باتری و تجهیزات جدید انرژی	جداکننده های ماژول، قاب های عایق، پوشش ها و موانع سازه ای	عملکرد شعله، فاصله الکتریکی، رنگ مشکی یا سفارشی، و سازگاری قطعات
تولید الکترونیک و PCB	تجهیزات تست، صفحات پشتی حفاری، وسایل لحیم کاری و صفحات حامل	صافی، ماشین کاری، کیفیت سوراخ و قابلیت تکرار ابعادی
اتوماسیون صنعتی	پایه های حسگر، براکت های عایق، ابزار رباتیک و محافظ تجهیزات	بار مکانیکی، تحمل، ارتعاش و جزئیات ماشینکاری
ماشین آلات برقی	موانع قوس، تکیه گاه سیم پیچ، پایه های تماس و سخت افزار عایق	ولتاژ، دمای کار، ضخامت و شعله مورد نیاز

اندازه، ضخامت و رنگ ورق FR4 موجود است

XYH ورق های استاندارد و همچنین قطعات برش خورده و اجزای مبتنی بر نقشه را ارائه می کند. گزینه های رایج عبارتند از:

● ورق استاندارد: ۱۲۲۰ × ۲۴۴۰ میلی‌متر (۴ × ۸ فوت)

● سایر فرمت های ورق: 1020 × 1220 میلی متر، 1000 × 2000 میلی متر و 1200 × 2400 میلی متر

● محدوده ضخامت: 0.2-100 میلی متر (0.008-3.937 اینچ)، بسته به درجه و روش ساخت

● رنگ های رایج: سبز آبی، زرد، سیاه، سفید و طبیعی

● گزینه های سطح: براق، مات و زمینی/سنباده شده برای ورق های ضخیم انتخاب شده

● فرم های تامین: ورق کامل، پانل برش به اندازه، قسمت خالی سوراخ شده و قطعه تمام شده با ماشینکاری CNC

تحمل ضخامت باید مطابق با درجه انتخابی IEC 60893-3-2 یا NEMA و محدوده ضخامت واقعی توافق شود. برای قطعات CNC با اتصال نزدیک، کشش قطعه و تحمل اجزای نهایی مفیدتر از درخواست ضخامت ورق به تنهایی است.

FR4 در مقابل G10: کدام ماده را باید مشخص کنید؟

تفاوت عملی عملکرد شعله است. هر دو ماده از پارچه شیشه ای بافته شده و رزین اپوکسی استفاده می کنند، اما G10 به طور کلی برای کاربردهای ساختاری و الکتریکی غیر مقاوم در برابر شعله انتخاب می شود، در حالی که FR4 زمانی استفاده می شود که درجه ضد شعله مورد نیاز باشد.

● هنگامی که عملکرد شعله بخشی از مشخصات محصول یا تایید مشتری نهایی است، FR4 را انتخاب کنید.

● هنگامی که نیازی به تاخیر در شعله نیست و طرح عمدتاً به مقاومت مکانیکی و عایق الکتریکی نیاز دارد، G10 را انتخاب کنید.

● هنگامی که دمای کار بالاتر از محدوده عملی استاندارد FR4 است، G11 یا FR5 را در نظر بگیرید.

جایگزینی مواد باید در برابر دما، ولتاژ، بارگذاری، محیط و الزامات انطباق مونتاژ نهایی تایید شود.

مشکلات رایج منبع یابی FR4 - و نحوه اجتناب از آنها

تنوع ضخامت

تغییر در یک ورق بزرگ می تواند بر مسیر ابزار CNC، ارتفاع قطعه نهایی و تناسب مونتاژ تأثیر بگذارد. یک استاندارد تلورانس توافق شده و برای کارهای دقیق، یک طرح بازرسی ضخامت واقعی بخواهید.

لایه لایه شدن در حین ماشینکاری

لبه های سفید، بلند شدن لایه ها یا شکاف در اطراف سوراخ های حفر شده ممکن است نشان دهنده یکپارچگی ضعیف لمینت، ابزار نامناسب یا شرایط تغذیه تهاجمی باشد. قبل از تولید، جهت ماشینکاری، نوع برش و انتظارات پایان لبه را تأیید کنید.

ادعاهای نامشخص درجه شعله

بیانیه شفاهی "V-0" برای یک پروژه کنترل شده کافی نیست. تأیید کنید که چه سندی این ادعا را تأیید می کند و آیا این سند برای فرمولاسیون و ضخامت دقیق مورد سفارش اعمال می شود یا خیر.

درجه حرارت اشتباه

استاندارد FR4 برای هر کاربرد در دمای بالا انتخاب مناسبی نیست. اگر قطعه به طور مداوم در دمای تقریباً 155 درجه سانتیگراد (311 درجه فارنهایت) کار می کند، به جای تکیه بر آزمایش گرمای کوتاه مدت، در مورد G11، FR5 یا یک لایه لمینت با دمای بالا صحبت کنید.

آیا XYH می تواند قطعات FR4 ماشینکاری سفارشی را تامین کند؟

بله علاوه بر ورق‌های FR4 کامل، XYH پانل‌های برش و قطعات عایق مبتنی بر طراحی را با خدماتی از جمله فرز CNC، سوراخ‌کاری، ضربه زدن، شکاف‌گذاری، فروکش کردن و تکمیل لبه‌ها عرضه می‌کند. اجزای معمولی شامل اسپیسرها، تخته های ترمینال، قطعات عایق باتری، صفحات ثابت، براکت ها، حلقه ها و پروفیل های پیچیده است.

برای بررسی ماشینکاری، یک نقشه دو بعدی با ابعاد، داده ها و تلرانس ها ارسال کنید. یک فایل 3D STEP یا IGES برای هندسه پیچیده مفید است. امکان سنجی قطعه تمام شده به اندازه کلی، ضخامت لمینت، فاصله سوراخ تا لبه، تحمل و الزامات بازرسی بستگی دارد.

سوالات متداول در مورد ورق اپوکسی FR4

آیا FR4 ضد آب است؟

FR4 دارای جذب آب کم است، اما نباید به طور خودکار به عنوان ضد آب توصیف شود. عملکرد رطوبت به درجه، لبه های در معرض، ضخامت، مدت زمان و محیط کار بستگی دارد. تناسب واقعی برنامه باید تحت شرایط سرویس آزمایش شود.

آیا FR4 رسانای الکتریکی است؟

استاندارد FR4 یک عایق الکتریکی است. خواص دی الکتریک و مقاومت عایق آن را برای موانع، تکیه گاه ها و اجزای نصب مناسب می کند. الزامات رسانا یا اتلاف استاتیکی به جای استاندارد FR4 به مواد مهندسی شده خاص نیاز دارند.

آیا ورق FR4 را می توان CNC ماشینکاری کرد؟

بله FR4 را می توان آسیاب، حفاری، مسیریابی و چرخاند. از آنجا که تقویت کننده شیشه ساینده است، ابزار مناسب و استخراج گرد و غبار مهم است. لمینت به خوبی یکپارچه شده همچنین به کاهش فرورفتگی، لبه های سفید و لایه برداری کمک می کند.

تفاوت بین ورق FR4 و PCB FR4 چیست؟

ورق FR4 خود لمینت عایق است. PCB FR4 معمولاً شامل فویل مسی، تصویربرداری مدار، سوراخ‌های آبکاری شده و سایر مراحل ساخت است. XYH ورق های عایق FR4 و قطعات FR4 ماشینکاری شده را تامین می کند. هنگام درخواست قیمت باید فرم تامین مورد نیاز واضح باشد.

FR4 چه رنگی است؟

سبز آبی آشناترین رنگ است، اما FR4 می تواند در رنگ های زرد، سیاه، سفید و طبیعی نیز عرضه شود. رنگ درجه یا درجه شعله را ثابت نمی کند، بنابراین مستندات مواد لازم است.

چه اطلاعاتی برای نقل قول ورق FR4 مورد نیاز است؟

لطفا درجه، ضخامت، ابعاد ورق یا قطعه، رنگ، مقدار، تحمل، مدارک مورد نیاز و کاربرد مورد نظر را ارائه دهید. برای قطعات سفارشی، نقشه و مقدار سالانه یا دسته ای را در نظر بگیرید.
